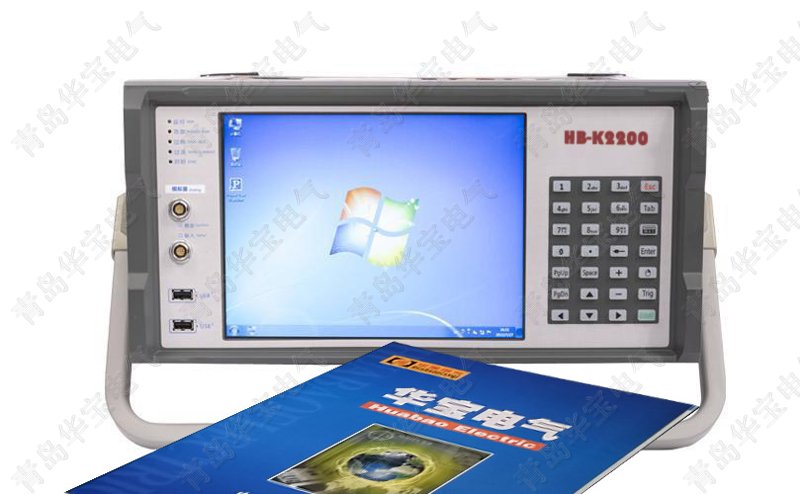

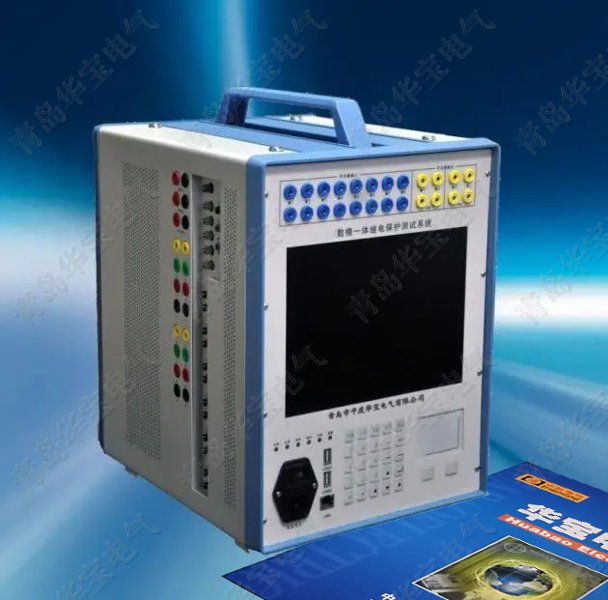

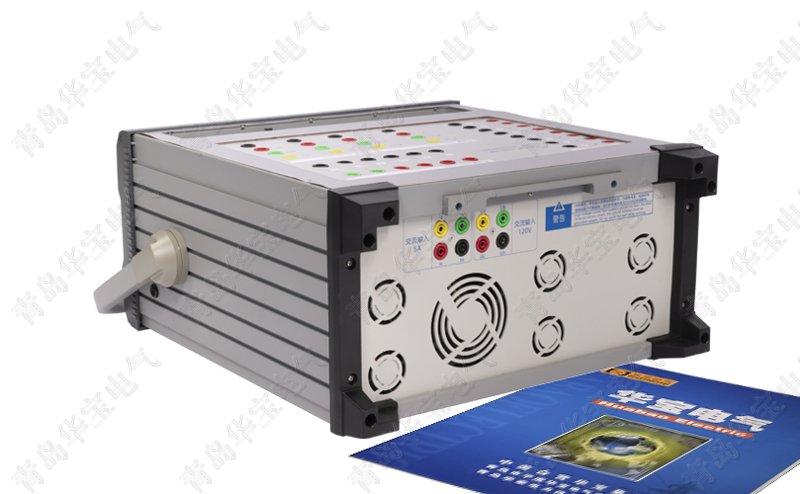

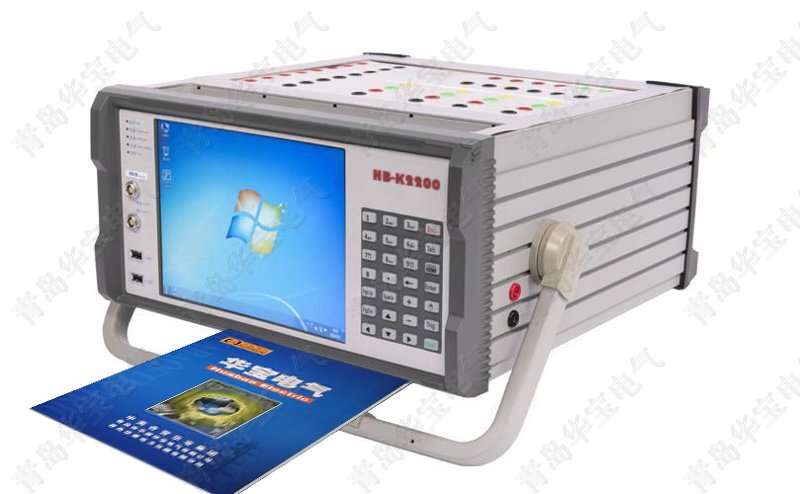

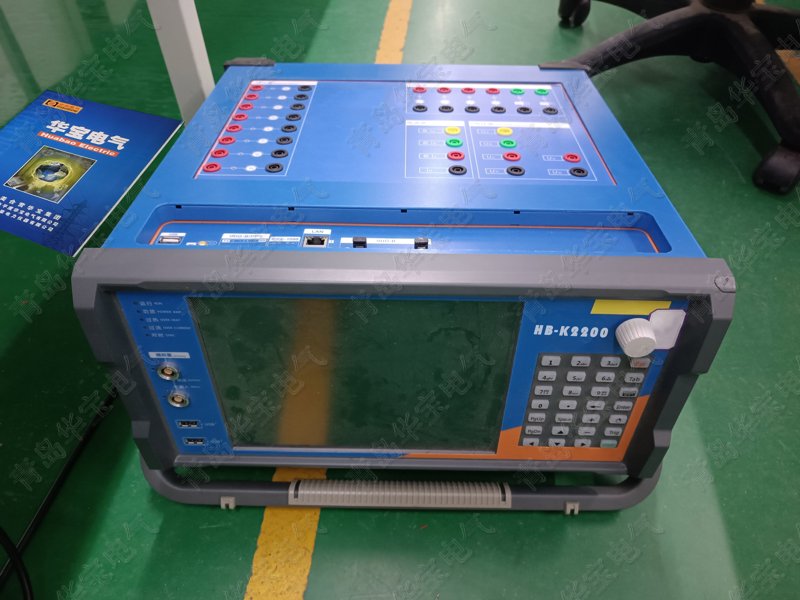

HB-K2200数模一体继电保护测试仪是青岛华至宝电气有限公司（青岛市平度华宝电气有限公司）依据《DL/T 624-2010继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于 IEC61850 通信标准体系，采用先进计算机技术实现的继电保护试验装置。产品配备高性能功率放大器并基于强大的 PowerPC+X86 平台，采用模块化设计，具有功能强大、精度高、体积小、重量轻的特点，可实现对合并单元、常规继电保护装置、数字继电保护装置测控装置、智能终端的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。
HB-K2200,手微186+5322+5978，QQ1123+134968
1、12路（6路电压、6路电流）可以同时输出，任意调节，灵活组织。
2、内置工控机，Windows系统，10.4″真彩液晶屏，光电轨迹球鼠标及小键盘操作。
3、智能测试模块。支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。
4、自动测试。具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；

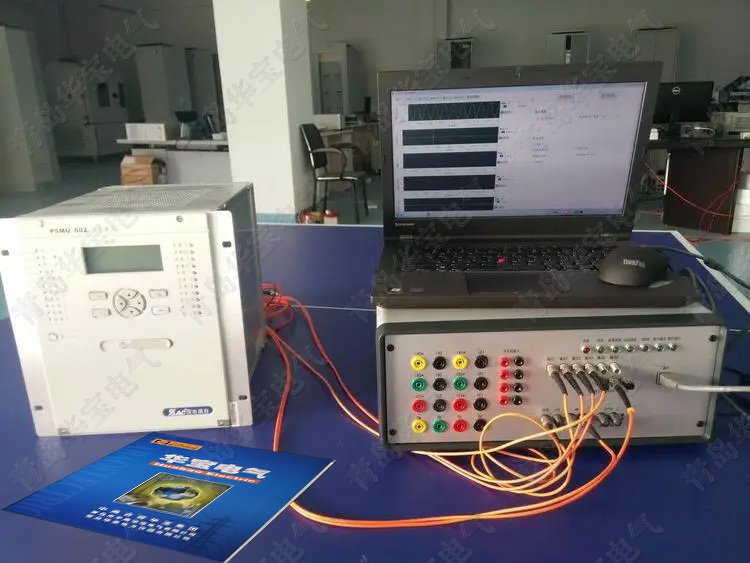

5、数字量/模拟量输出。可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试，也可对模拟的保护、发变组等装置进行测试；
6、模拟量及数字量同时输出。支持同时进行模拟量、SV、FT3的输出及GOOSE报文的收发；
7、多种扫描模式。支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；
8、安全及报警。具有过热过流保护功能，电流源具备开路保护功能及开路报警功能，电压源具备过载、短路保护功能；
9、虚端子图形化显示。支持虚端子图形化显示功能，数据流向清晰明了；
10、报文同时收发。支持IEC61850-9-1、IEC61850-9-2及GOOSE光数字报文输出。GOOSE信号可独立收发，也可与IEC61850-9-2共一个光以太网接口收发；
11、FT3/扩展FT3。支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M/15M/20M 波特率 UART 编码及5M/10M/20M 曼切斯特编码；
12、异常测试。具有模拟报文异常功能，可模拟品质异常、发送频率抖动、延时异常、丢包、失步、序号跳变、检修模式、状态虚变等测试；
13、故障回放。支持故障仿真和COMTRADE格式数据回放功能；
14、MMS服务。具备MMS定值读写功能，可读写智能IED设备定值等配置信息；
15、对时与授时。具备同步触发功能，支持直接接入GPS/BD天线进行对时，也支持IRIG-B、PPS及PTP 1588对时方式并可支持对外输出IRIG-B、PPS及PTP 1588授时信号；
16、硬接点开入及开出。开入量为有源、无源自适应接点，自动识别输入类型和输入电压，通道间相互隔离，极性反接有告警提示；
17、报文接收及分析。具备报文接收及分析功能，可将接收到的报文用ZHNPA打开进行分析或导出
18、单纤模式。光口支持单纤发送、单纤接收，支持光功率测试；
19、模拟量小信号。配备模拟量小信号接口，支持12路模拟量小信号输入，可测量-7V-7V 交流电压；支持12路模拟量小信号输出，可输出-7V-7V交流电压；
20、触摸操作。配备10.4吋高分辨率显示屏，支持触摸操作；
21、无线连接。提供4G远程测试功能，具备WiFi模块，方便用户使用；
22、硬件齐全。具有8个100M-FX光口和8个FT3发送、1个FT3接收，模拟12个MU进行保护试验，满足母差和备自投试验要求。
23、可对符合IEC61850标准规范的各种数字化测控和保护单元进行检定。
24、可模拟单相至三相的瞬时性、永久性、转换性故障进行整组试验。
25、12相电流可方便进行三相差动保护测试，24相输出可用于备自投、母差保护测试。
26、可完成各种自动化程度高的大型复杂校验工作：能自动测试及扫描各种保护定值，进行故障回放，测试备自投、快切、系统振荡等，实时存储测试数据，显示矢量图，联机打印报告等。
27、一机多用集保护、合并单元、智能终端测试与一体。
28、技术参数
1）、交流电压源
输出:6路，每路120V/60VA
准确度:0.2V-2V 时，±4mV；2V-120V 时，±0.1%
分辨率:1mV
2）、交流电流源
输出:6路，每路30A/200VA-450VA ，六路并联180A
准确度:0-500mA时，±1mA；500mA-30A 时，±0.1%
分辨率:1mA
3）、相位
范围：0-360°准确度：±0.1° 分辨率：0.1°
4）、频率
范围：0-1000Hz
准确度：<±0.001Hz(0-65Hz)，<±0.01Hz(65-450Hz)，<±0.02Hz(450-1000Hz)
分辨率：0.001 Hz
5）、时间
范围：10ms-9999.999s
分辨率：1ms
6）、开关量输入
数量：8对
遮断容量：DC250V/0.5A
7、开关量输出
数量：6对，其中 2 对为快速开出(0.1ms)
8）、直流电压源
输出：6路，每路±160V/60VA
量程：每路 0-20A/200VA
准确度：0.2%
9）、同步
接口类型：
GPS/BD ANT,IRIG-B/PPS光信号；IRIG-B/PPS 电信号；IEEE 1588
数量：
GPS/BD ANT 1个；IRIG-B/PPS光信号2个:1个对时，1个授时；IRIG-B/PPS 电信号2对：1对对时，1对授时；IEEE 1588 1对
10）、无线连接， 接口类型：WIFI、4G
11）、有线连接，接口类型百兆Lan口，RJ45 数量：2个
12）、供电电源
交/直流 220V，允许偏差：-20%-15%(直流供电为选配功能使用前先确认)
供电频率：0或者47-65 Hz
13）、IEC 61850 通讯接口
功能：任意配置为IEC 61850 9-1/9-2的SMV发送、接收端或GOOSE发送、接收端
接口类型：LC光口
数量：8对,6对为100M自适应，2对为100/1000M自适应
波长：1310nm
14）、IEC 60044 通讯接口
功能：IEC60044-7/8、DL/T282报文的接收、发送
接口类型：ST
数量：6个发送口，2个接收口
15）、模拟量小信号输入（选配功能）
接口类型：航空插头，交流电压
数量：12 路
16）、模拟量小信号输出（选配功能）
接口类型：航空插头，交流电压
数量：12 路
17）、USB口
数量：3个
18）、其他
联机接口：RJ45
显示屏：10.4英寸真彩液晶显示，带触摸功能
19）、环境条件
正常工作温度
-5℃-45℃
极限工作温度
-10℃-50℃
储存及运输
0℃-40℃
工作湿度
20%-90%，无凝露
工作环境
无腐蚀性气体
大气压力
80kPa-110kPa
海拔
0-3000m
