双端接地断路器特性测试仪 断路器动特性合闸电阻分析仪 高压开关机械特性测试仪 双端接地高压开关动特性测试仪 高压开关综合特性测试仪

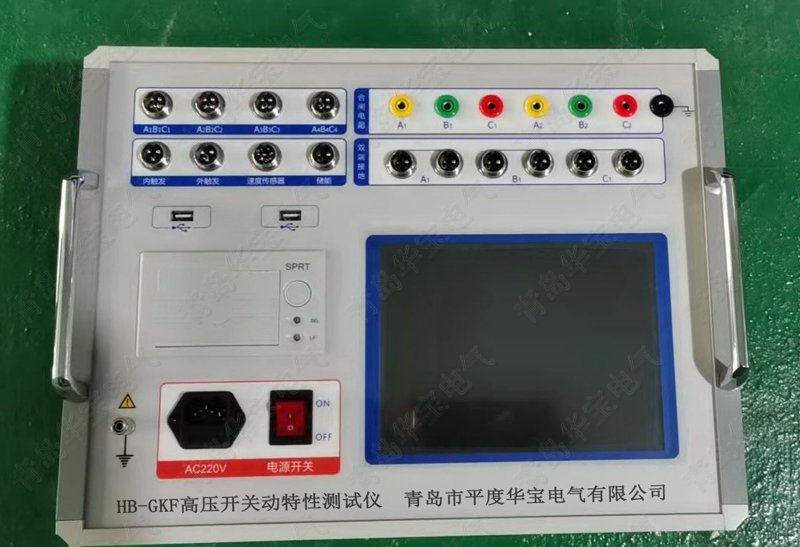

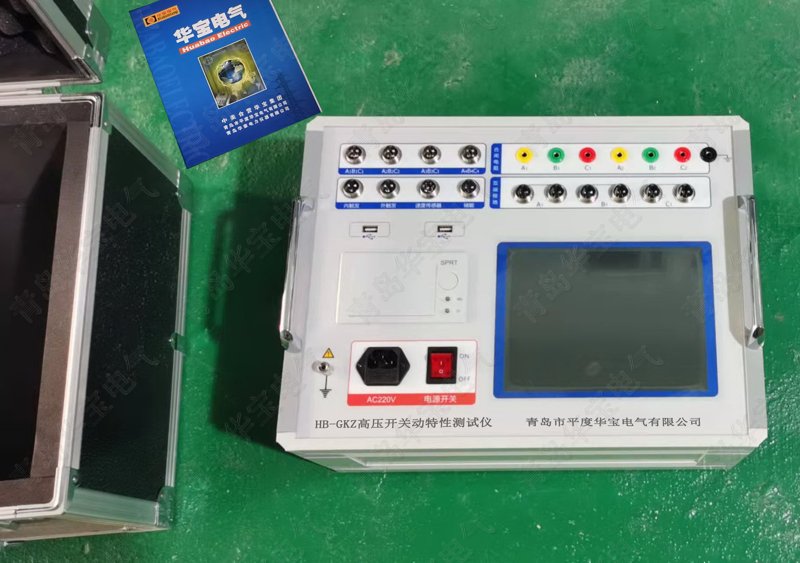

双端接地断路器特性测试仪是青岛市平度华宝电气有限公司采用工控机控制、新一代传感器技术研制生产的智能型大屏幕液晶汉显，可与电脑通讯管理的高科技产品，该仪器可测12断口的合分闸、同期及重合闸时间、刚分刚合速度、距离、开距、超行程、合闸电阻，可打印各种录波曲线，是双端接地断路器特性分析仪,高压开关测试仪更新换代产品。
HB-GKZ，手微186+5322+5978，QQ1123+134968
仪器特点：
⑴、本仪器为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。8.4寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。
⑵、高速热敏打印机，方便现场打印测试数据。
⑶、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC10～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
⑷、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
⑹、开关动作一次，得到所有数据及图形。
⑺、主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
⑼、同时可测12路金属触头断口、6路主断口和6路辅助断口、6路合闸电阻。
⑽、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
⑾、内部抗干扰电路可满足500KV变电站内可靠使用。
主要技术参数：
1．时间测量：
12路 固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸（分闸）弹跳时间（弹跳次数）
测试范围：0.01ms～20s，分辨率：0.01ms,
测试范围：20s～200s，分辨率：0.1ms,
在200ms以内准确率：(0.1%t±0.1)ms
2.合闸电阻测量：
3/6路固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸电阻投入时间、电阻值
3. 测量范围：30～10KΩ,分辨率0.1Ω，准确度：≤1%±2个字
4.双端接地开关测量：
3/6路固有分闸（合闸）时间
分闸（合闸）相内不同期
合闸（分闸）弹跳时间及波形
5. 重合闸测量：合分、分合、分合分
6．速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
7. 测速范围：1mm传感器 0.01～25.00m/s，
0.1mm传感器 0.001～20.0m/s
0.5°角度传感器 1周波/ 0.5°
8．行程测量：动触头行程（行程）
接触行程（开距）
超程
9.行程传感器：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm
加速度传感器测量范围：0-600mm，分辨率：0.1mm
360线传感器：360о，测量范围：0-1000mm，分辨率：0.1mm
直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm（选配）
直线传感器：500mm，测量范围：0-500mm，分辨率:0.1mm（选配）
直线传感器：1000mm，测量范围：0-1000mm，分辨率:0.1mm（选配）
激光传感器测量范围：0-300mm，分辨率：0.1mm（选配）
10. 线圈电流测量范围：0～40A,最小分辨率：0.01A。
11．仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%
12．内触发电源：输出DC6～270V连续可调
输出电流：220V电压以下≤ 20A（短时），110V电压以下≤ 30A（短时）
13.外触发：触发电压AC/DC10V～300V，电流：≤ 120A(短时)
14. 隔离开关测量范围：
⑴、电压输出：DC6～270V（可调）；
⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号最大采集时间为200秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
15．主机体积：380×280×170mm
16．使用环境： -20℃~+50℃
17．相对湿度：≤90%
