  RSO试验(RECURRENT SURGE OSCILLOGRAPH)，主要原理是在转子绕组的两端注入激励信号，即前沿陡峭的低电压脉冲，并通过分析注入点的波形来判断转子绕组中是否存在匝间短路故障及故障严重程度。RSO试验的灵敏度很高，在匝间短路初期就可以检测出，当对多个历史数据进行对比时，能够识别匝间绝缘的轻微变化。试验设备简单，无需抽转子、拔护环，只要转子绕组与励磁系统断开，即可进行试验。能对短路点进行定位，可精确到一个线圈。

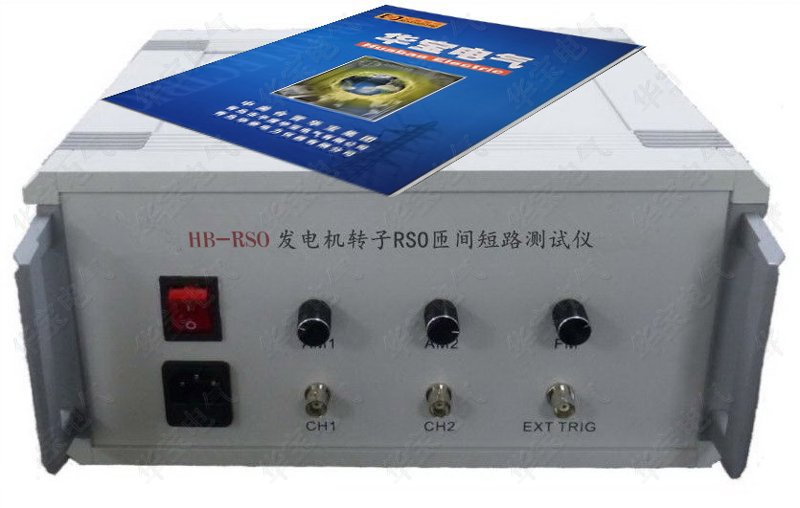

  青岛华至宝电气有限公司（青岛市平度华宝电气有限公司）基于最新的RSO试验技术研究成果，对目前市场上已有RSO试验设备进行全面评价，并采用先进的数字信号技术研发推出了HB-RSO发电机转子匝间短路分析仪。HB-RSO的功能覆盖了目前主要的RSO试验设备，功能完备，并在激励信号发生、数据管理分析方面具有独到的优势。目前，HB-RSO的技术功能处于国内领先地位。

  HB-RSO经过多次、多种容量的机组测试，试验结果良好，能够敏锐、准确地判断发电机转子的绝缘状态，即使是潜伏期的故障点，也会表征出波形变化。

  HB-RSO是集成了信号发生、数据采集功能的一体化仪器。内置DDS波形发生电路，可发生幅值、频率、占空比可调的方波或锯齿波，可根据转子绕组的特性调整激励信号的参数。HB-RSO采用高速、高精度的采样电路，采样触发位置可以调整。对于这种激励信号，转子绕组所呈现的阻抗是一个RLC分布电路的波阻抗。转子绕组形状复杂，有一些因设计而固有的阻抗变化的区域，在这些区域会产生反射波，注入点的波形是激励信号与反射波的叠加。由于转子绕组结构的对称性，在没有匝间短路时，在两端注入同一激励信号时，两个注入点波形应该是高度一致的， 体现在特征波形（两个注入点波形之差）上，应该表现为基本平直的直线。

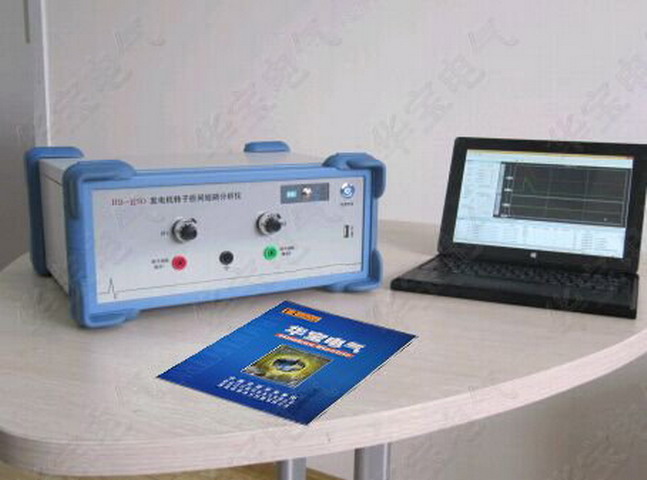

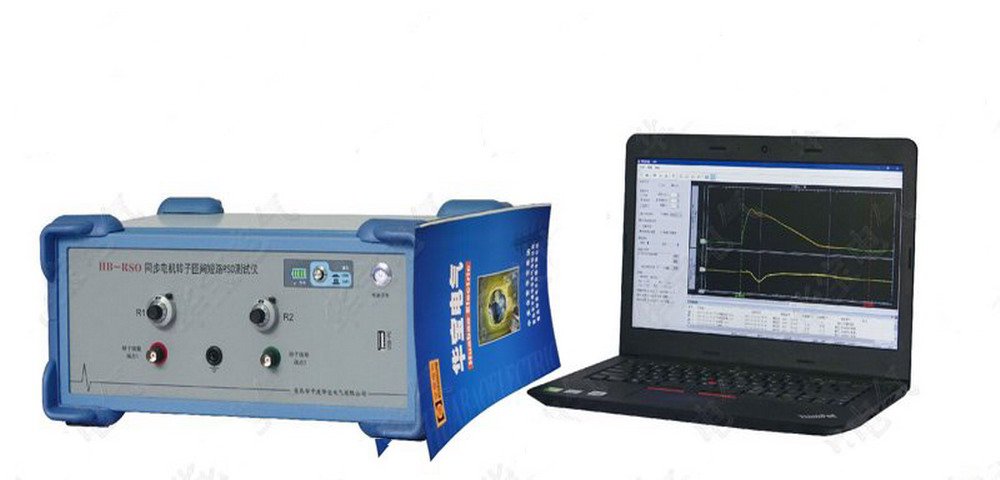

  HB-RSO分析仪可与笔记本电脑配套使用，由软件控制激励信号的特性、试验方式，并对试验数据进行分析。相对于使用商用示波器的仪器构成方案，HB-RSO分析仪软件的数据管理能力、分析功能更为完善，可以方便地进行数据对比、添加标记，注入端波形和特征波形同屏显示。

一、主要特点与技术优势

1、集成脉冲发生和数据采集功能

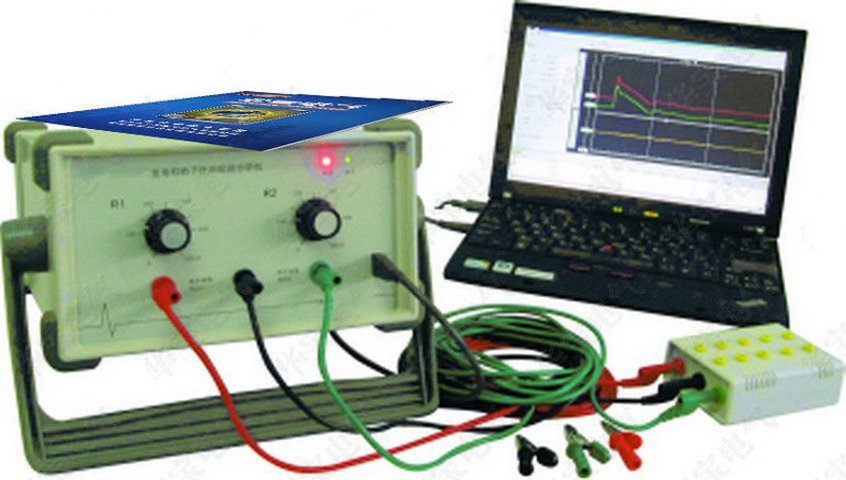

2、采用电池供电、Wi-Fi通讯，接线达到最简化，仅需3条测试线即可进行试验

3、标定激励信号在转子绕组上的传播过程，便于定位短路点位置

4、两端同步或单端轮换激励等多种试验模式

5、多个试验数据同坐标系显示，便于历史趋势分析

6、支持建立系列阻值、位置短路数据库，用于判定短路位置及评估短路严重程度

7、激励脉冲采用数字发生技术，幅值、频率、占空比、脉冲位置等参数调节方便

8、可以根据模拟短路试验建立判据线，作为是否存在短路的量化标准

9、多个试验数据同坐标系显示，便于历史趋势分析

10、试验操作简便，无需抽转子、拔护环，只要转子绕组与励磁系统断开，即可进行试验。

11、适用于金属性和非金属性的转子匝间短路故障诊断

12、检测结果可以U盘形式输出至电脑

13、操作简单、诊断过程快捷

14、仪器结构紧凑、美观大方，携带方便

15、既可对转子进行静态下的诊断，也可进行不同转速动态下的诊断

二、技术规格

1、激励信号

   类型：方波或锯齿波可选

   重复频率：1～100kHz

   幅值：1～12V

   前沿上升时间 ≤ 1μs

2、信号采集

   采集频率：100MHz

   输入带宽 ≥ 20MHz

3、工作电源

   5A·H锂电池，可持续工作8小时

4、通讯方式

   Wi-Fi或USB，可选
