高压匝间绝缘耐压试验仪 35KV电机绕组匝间状况分析仪 高压专用绕组匝间故障测量仪 匝间冲击耐压测试仪 大功率匝间耐压试验装置 高压大功率绕组匝间冲击波形测试仪

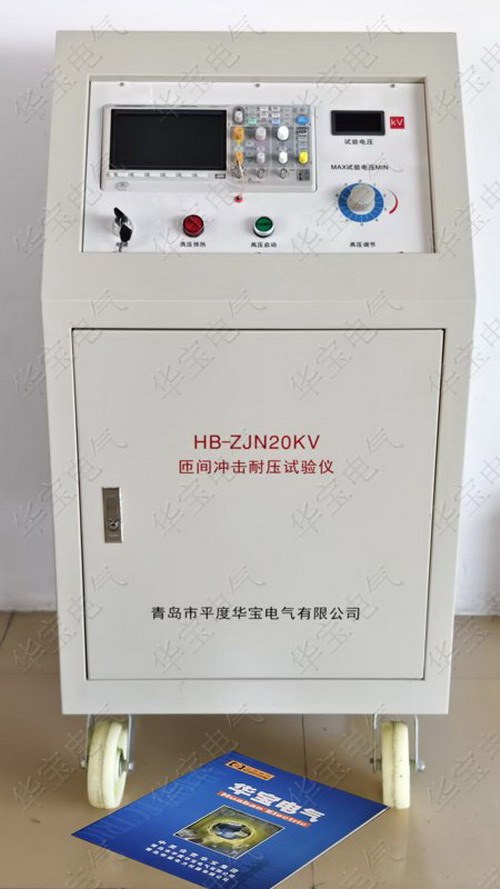

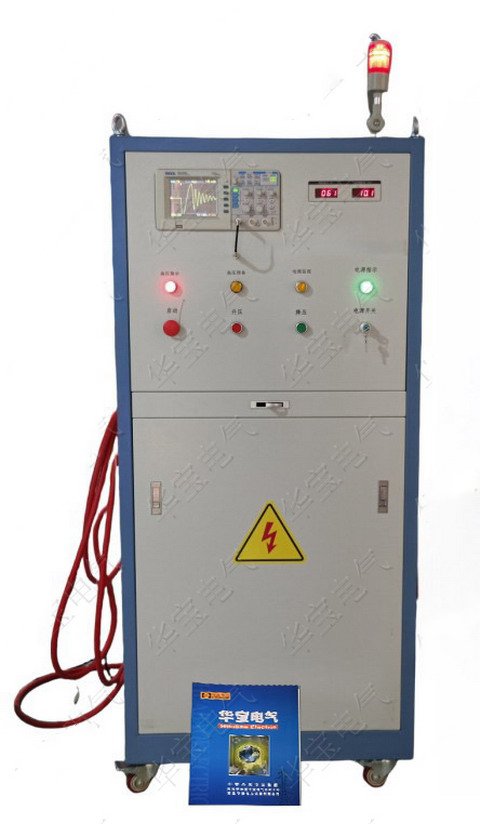

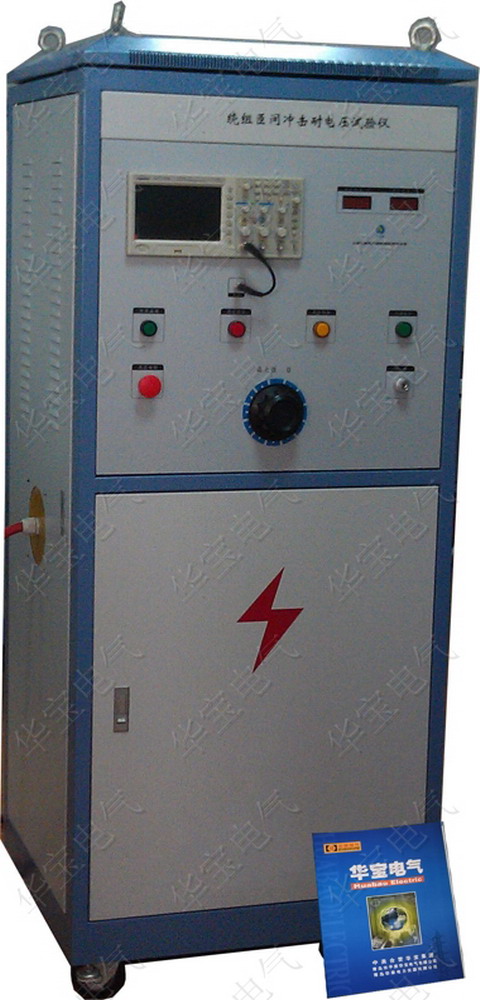

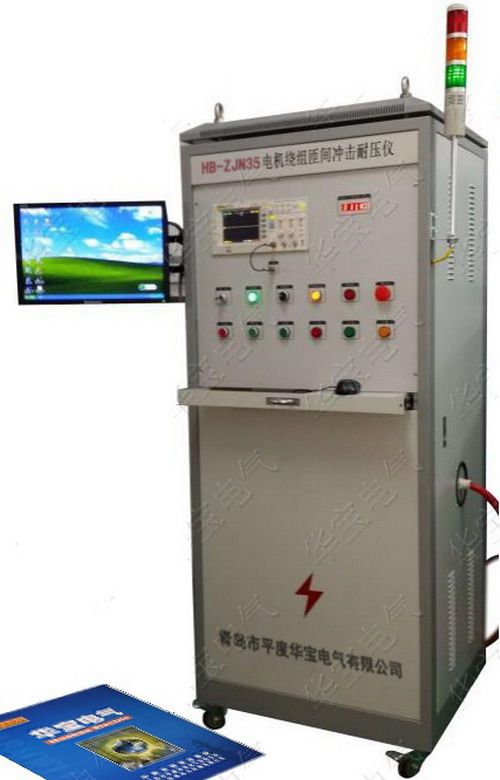

  HB-ZJN35智能或常规型匝间绝缘冲击耐压试验仪是青岛华至宝电气有限公司（青岛市平度华宝电气有限公司）依据国家相关标准研制生产的用于高压大型电机定子或线圈的匝间绝缘脉冲耐压试验。该设备制造以半成品电机耐电压试验或绕组线棒匝间绝缘检测为目的，以自动、半自动检测为目标。设备在满足自身检测功能的前提下，可实现数据交换，完成标记产品的检测，系统操作方便，换装夹具快速便捷，节拍满足生产节奏；检测数据准确可靠、查询方便、产品质量可追索、可溯源性强等特点。仪器根据需要分为智能自动型及常规手动型两种。

  HB-ZJN35 手微：186+5322+5978 QQ：1123+134968

一、仪器基本功能

1、主电路采用单管切换输出，解决冲击电压在绕组中不平均分配的问题，提高测试准确度。

2、采用通用示波器，液晶显示、具有USB输出接口、卸载、存储功能的示波器。

3、采用电脑控制电动调压技术，电压调节细度好调节精度≤1.5%，稳定度≤1%，电压电流误差±（1.5%±2个字），电流误差±（1.5%±2个字）。常规的是手动调压。

4、输出能量大，适用于大中型高压同步电机定子或线棒（线圈）等低感绕组的匝间冲击耐压测量。

5、高压回路有启动、停止按钮和脚踏开关双重保护电路，确保仪器操作安全可靠。

6、高压输出带有LED数显，显示工作时的高压，输出引线采用80kV耐压硅橡胶线及专用高压夹具。

7、闸流管、灯丝及触发变压器采用低电压工作模式，降低高压辅助电源回路电压及触发变压器工作电压，提供仪器的安全性、可靠性。

8、采用与高压回路隔离的高频传感器，直接显示流过闸流管电流和绕组波形，配置稳压保护回路，减小对示波器的干扰，电压输出稳定性高，线性好。

9、设备具备较强的抗干扰性能。

10、采用两相波形对比法，轮换两次，对比波形是否重合；

A：采用单只线圈的波形与标准波形比对。

B：采用面积差、频率差、相移差比对。

C：可检测绕组匝间是否击穿（短路）或绝缘不良、绕组断线、匝数差异、电晕放电。

二、技术参数

1、供电电源：220V±5%；频率50Hz/60Hz ±2%；

2、测试范围：2～35kVp范围内连续可调；精度±3%

3、脉冲频率：6.125次/秒

4、波前时间：输出第一个冲击电压波下降沿的波前时间0.2μs

5、脉冲电容：0.05μF -0.2μF

6、最大输出能量：≥60J

7、最大输出电流：2500A（开关量）

8、功   耗：4500VA

9、绝缘电阻：电源输入端对机架的绝缘电阻≥20MΩ

10、介电强度：电源输入端对机架能承受1500V/50HZImin耐压试验无飞狐、无击穿现象；

11、环境温度：-5～40度；相对湿度：40度时≤80%；

12、电容容差：±5%

13、闸流管配置：输出电压≥35KV，电流≥2500A；陶瓷管结构

14、示波器配置：100MHz以上产品；

15、高压变压器配置：环氧浇注双筒高耐压70kV产品；

16、式样：柜式（底部配橡皮轮）

17、高压测试线：抗电压DC≥80KV，2根（一端与测试设备连接，一端连接钳形夹子），长度7米

18、接地线：7米

三、仪器软件功能（智能型专用，常规型无此项）

  仪器具有手动、自动二种测试模式设计，自动（计算机控制）的匝间绝缘冲击耐压测试仪，软件可实现如下需求：

1、可根据不同电机型号或线圈编号试验要求选择型号进行试验。

2、可预置被测电机或线圈出厂标准参数（键入标准参数，合格和不合格上下限），

3、可以实现电机定子或线圈匝间试验工作自动测试、自动排序、试验结果自动分析、自动判别、试验参数和试验结果自动存储、打印等功能，遇不合格产品显示器页面（合格、不合格功能区）。

4、可动态监控：由工控机控制测量，屏幕动态显示测试数据。

5、具有手动、自动二种测试模式。

6、匝数正确性判断：采用逐槽扫描方式、相对波形比较法检测各线圈单元匝数正确性，可设定自动判别门限，遇测试数据超标自动报警，并能指示超标位置。

7、线圈极性正确性：采用逐槽扫描方式、相对波形比较法检测各线圈单元极性正确性，能测试线圈单元反嵌；遇线圈首尾错接、相位错接、匝数差异自动判定报警显示（合格/不合格）。

8、检测过程：手工将测试线夹装夹在试验产品上，打开测试软件设置试验参数，自动完成检测并显示检测结果，检测结束后显示测试结果。试验结束后手动拆装线夹，逐次进行下一轮试验。

9、设备控制系统可读取被试品条形码具有扫描读取功能，按照被试品基本参数自动测试比对，实现共享。

10、系统可分别测试单个绕组及其他并线方式的电机提高电机综合试验检验工作的效率。

11、系统采用优化设计方法及国内领先的微弱信号处理技术，可消除了低电感及绕组干扰大等不稳定因素，保障了系统的测试的可靠性、稳定性及测试精度。

12、匝间标准波形系统可自动搜索、调整、记忆储存（波形搜索功能），根据不同型号电机或线圈搜索记忆储存匝间测试的标准参数，便于同型号电机或线圈测试参数自动对比。

13、设备主要配置含：主设备（智能高压35kV匝间仪）、测试线、测试软件、工控机及显示器、扫描枪。
