高压电桥电缆故障测试仪|高压电桥电缆故障测试装置|HB-DLQ

高压电桥电缆故障测试仪|高压电桥电缆故障测试装置 HB-DLQ型高压电桥电缆故障测试仪是基于MURRAY电桥原理而设计,适用于敷设后各种电线电缆的击穿点及没有击穿但绝缘电阻值偏低的
订购热线:18653225978
  • 产品详细

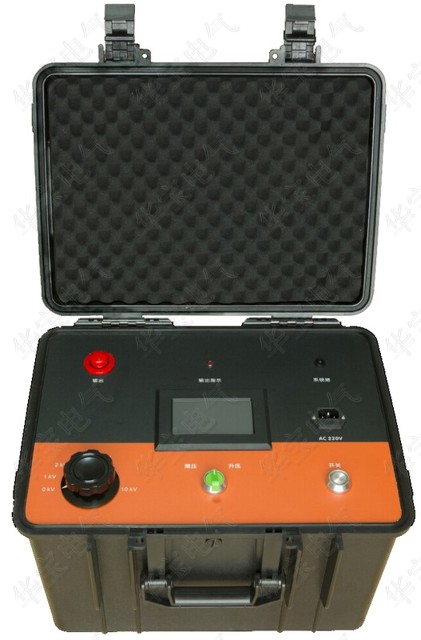

高压电桥电缆故障测试仪|高压电桥电缆故障测试装置
HB-DLQ型高压电桥电缆故障测试仪是基于MURRAY电桥原理而设计,适用于敷设后各种电线电缆的击穿点及没有击穿但绝缘电阻值偏低的缺陷点的定位,及高压电缆外护套故障的定位。当然,也可用于电缆厂内各种线缆的缺陷点定位。
HB-DLQ,手机微信186+5322+5978, QQ1123+134968
产品简介
HB-DLQ高压电桥故障测试仪是基于MURRAY电桥原理而设计,适用于敷设后各种电线电缆的击穿点及没有击穿但绝缘电阻值偏低的缺陷点的定位,及高压电缆外护套故障的定位。当然,也可用于电缆厂内各种线缆的缺陷点定位。
设备采用开关电源构成高压恒流源,空载电压-15000V,短路电流50mA。采用高灵敏度放大器及检流计指示平衡,与比例电位器构成平衡电桥,整体置于高电位。测试线为特别设计的双芯高压橡皮电缆,采用四端电阻测量法避免了引线电阻引入的误差,面板上操作钮处于地电位,通过绝缘杆操作电桥。高压恒流源和电桥集成在一个便携式工业塑料机箱内。因此,该设备电压高、重量轻、操作方便、使用安全。
主要功能
1.设备功能多样,不仅可以进行故障定位,还可进行故障点烧穿、直流耐压试验;
2.测试电压高、电流大,抗干扰能力强,性能稳定,不受环境影响;
3.结构紧凑、重量轻、操作方便,测试部分与高压源空间隔离处理,使用安全。
4.设备采用高频高压开关电源构成高压恒流源,电压高,电流稳定,体积小,重量轻。
5.采用高灵敏度放大器及检流计指示平衡,与比例电位器构成平衡电桥,整体置于高电位。面板上的操作钮处于低电位,通过绝缘杆操作电桥。
6.特别设计的双芯高压橡皮测量电缆,铜网编织屏蔽层可靠接地, 使用安全。四端电阻测量法避免了引线电阻引入的误差。
7.高压恒流源和电桥集成在一个便携式机箱内。设备电压高、重量轻、操作方便。
8.与波反射法相比,电桥平衡法没有盲区,特别适用于判断短电缆及靠近端头的击穿点,操作容易。
9.各项技术指标可调整,可根据用户需要加工订制。
技术参数
测试电压 负高压,0~15kV,连续可调
最大电流 50mA
测试精度 ±(0.2%·L±1)米
烧穿电压 负高压,0~15kV,连续可调
烧穿电流 50mA
工作电源 AC220V±10%,50Hz
抑制能力 >100VAC
其它功能 具有零位启动功能
外形尺寸 L450mm × W330mm × H320mm
产品重量 ≤11.5kg
适用用户
HB-DLQ高压电桥故障测试仪特别适用于:
1.敷设后电缆的高阻击穿点,特别是难以烧成低阻的线性高阻击穿点,如电缆中间接头的线性高阻击穿。
2.闪络型击穿点,击穿后恒流源能维持电弧,有稳定电流通过电桥,电桥有足够的灵敏度。
3.尚未击穿,但电阻偏低的缺陷点,如用兆欧表发现电缆阻值较低,但运行电压下不击穿的绝缘缺陷点。
由于上述特点,HB-DLQ高压电桥故障测试仪为下述几类用户所青睐:
1.从事专业定位的电缆修试队伍:如大中型供电局及大型用电企业的电缆修试班。大部分的电缆击穿点均可用HB-DLQ高压电桥故障测试仪迅速找到大致的击穿位置,与我公司DB系列波反射法测距仪及DL系列定点仪配合使用,各取所长,使定位更快更可靠。
2.小型用户:如小型供电局及中型用电企业。电缆不多,一般走向清楚,不太长,故障次数有限,若配齐一套波反射法定位仪,价格高,对使用人员的素质和经验要求较高,不是最佳选择。选用HB-DLQ高压电桥故障测试仪,价格较低,操作方便,能应付日常需要,是较好的选择。
3.电缆生产厂:在厂内,可用作各种线缆击穿点的定位,选配数字电容表,可找出断线点。该设备重量轻,便于携带至现场为电缆用户作定位服务。
