程控变比电桥检定装置 自动变压器变比测试仪校验仪 智能型变压器变比测试仪校验装置 电脑型变比组别测试仪检定装置

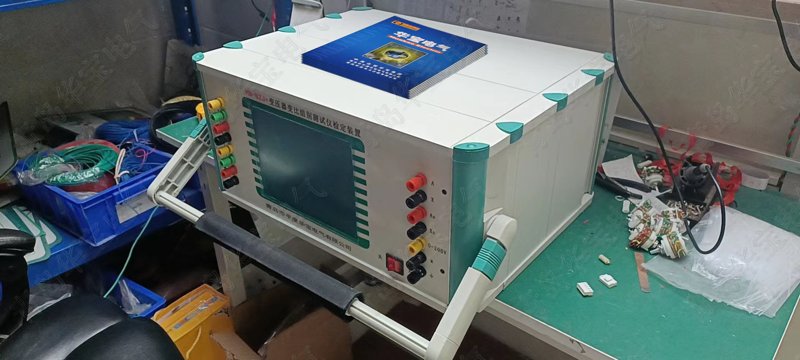

HB-BZJ+程控变比电桥检定装置是青岛市平度华宝电气有限公司研制生产的单片机控制,大屏幕汉字显示,可设定程序自动控制的专门为变压器,互感器变比组别测试仪检定校准所设计的标准检定器具,参考GB1094.1-1996《电力变压器 第一部分 总则》、JJG314-2010《测量用电压互感器》检定规程,专门针对数字式变比组别测试仪校验要求研制的标准设备。
仪器可以在200V电压下完成变比检定校验工作,由七个十进制调节盘,实现任意变比比率值设定。由三个调节盘组合,实现D/d、D/y、D/z、Y/d、Y/y、Y/z、联结组别设定。设备采用无源电压比例标准器具,由三组单相比例标准通过开关组合连接。设备操作简单,性能可靠、抗干扰能力强。
仪器可通过上位机控制或把测试数据上传到上位机进行统计分析,形成某种格式的规范数据报表。
HB-BZJ+大屏程控 186+5322+5978 QQ1123+134968
1、单片机控制,大屏幕汉字显示,触摸屏操作。
2、手动或自动测试,程控或点动试验。
3、优化软件特殊算法,自动修正错误、自动修正测试中出现的干扰。
4、可预置100种不同的标准变比值
5、可模拟三相变压器所有组合方式的组别
6、可模拟Z型变压器的所有组别
7、具体直通测试功能,可对变比测试仪进行1/1的自校
8、精度高、测试范围广、包容性好
9、标准机箱,三防功能,坚固耐,使用或移动更方便。
10、绝缘强度高、耐压系数大,更加保障测试安全。
11、可通过上位机控制或把测试数据上传到上位机进行统计分析,形成某种格式的规范数据报表。
12、上位机软件可进行参数设定、校验控制、数据存储、检索查询、结果判断、形成报表等功能。
技术数据
1、准确等级: 0.001级
2、输入电压范围:0V~240V
3、输出电压比率范围:1.000000~100000
4、输出组别变比范围:10、100、1000、
输出变比在Y/Y和D/D时是上面的10,100,1000,
但如果是其他的接法就有√3的关系。
在Y/D接法是原变比值上要/√3,即5.7735,57.735,577.35。
在D/Y接法是原变比值上要*√3,即17.732,173.2,1732.
在Y/z接法是原变比值上要/√3,即5.7735,57.735,577.35。
在D/z接法是原变比值上要/3,即3.3333,33.333,333.33。
5、输出组别变比精度:0.05%
6、绝缘强度:2.5KV耐压3分钟,绝缘电阻≥50MΩ
7、连接组别:Y/Y0、Y/Y6、D/D0、D/D6、Y/D11、Y/D5、D/Y11、D/Y5
8、HB-BZJ+程控型,采用单片机控制、大屏中文菜单显示、触摸操作,通过上位机控制或把测试数据上传到上位机进行统计分析,形成某种格式的规范数据报表。
使用时注意事项
1、设备使用时,先根据需要查表,开关设置出需要的联结组别,再用仪器加压进行校准,在校准过程中不能更换连接导线和改变开关置数。
2、变比校准时,最高输入电压不大于240V,组别校验时最高输入电压不大与250V。
3、请不要自行对本设备进行任何的开箱维修操作,否则将失去保修资格,出现仪器不正常工作现象请联系公司维修部门。
4、在运输和存储时,应防止风吹,雨淋,倒置及颠震。
5、为了设备的使用安全,该仪器在使用时,其输入端的电压最高请不要超过额定电压的1.5倍。
6、有三相组别单相变比及三相变比组别两种规格,有手动控制HB-BZJ及程控智能HB-BZJ+两种操作方式,规格方式不同价格不同,具体请自行选择。
