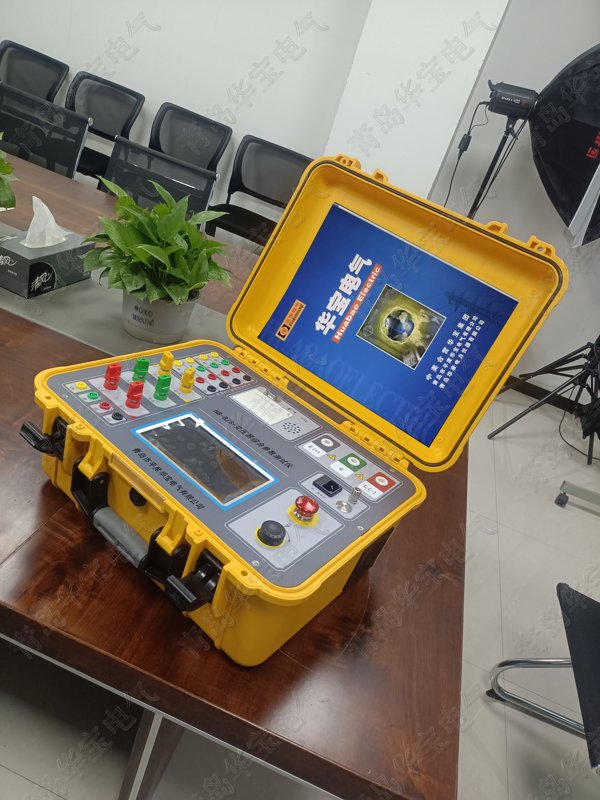

变压器综合测试系统 变压器综合测试仪 变压器综合参数测试仪 直阻变比能效等级绝缘电阻一体机 四合一配电变压器测试系统
对于电力系统来讲，变压器是系统中核心设备，因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。
目前配电变压器能效等级、变压器直流电阻测试、变压器变比组别测试、变压器绝缘电阻测试是变压器停电检修的必测项目，要完成上述检测及操作就需要分别配置变压器能效等级仪、变压器直流电阻测试仪、变压器变比组别测试仪、变压器绝缘电阻测试仪，每次试验时都需要携带四种仪器。因为是四台独立的仪器，每台仪器均配有专用的测试线，这就需要在测试过程中分开测试，并且需要频繁的改变接线方式，从而浪费了大量的人力、物力及工时。
青岛华至宝电气有限公司（青岛市平度华宝电气有限公司）创新性的研发出大容量锂电池供电的四合一配电变压器测试系统（直阻+变比+绝缘电阻+能效等级），我们仅需要一套设备，可以完成四个项目的测试，不需要频繁的拆接测试线。
HB-BZS+，手微186+5322+5978，QQ1123+134968
一、主要功能与特点
1、一次接线、可完成直阻测试、变比测试。
2、直阻测试功能，针对Yn型、Y型和△型绕组均可采用三相自动方式测试，并计算出三相不平衡率；最高输出电流20A，可以满足配网变压器的低压线圈极低阻值的测试。
3、变比测试功能，具有三相、单相、Z型变压器测试功能；PT/CT变比、极性测试功能；盲测功能。
4、能效等级功能，具有容量、负载、空载、零序阻抗测试功能，遵循最新的《电力变压器能效限定值及能效等级》（GB20052-2020）标准，对配电变压器的能效等级进行准确测量与判断。
5、绝缘电阻测试功能，最大输出短路电流5mA，且1mA～5mA可调。具有绝缘电阻IR、吸收比DAR、极化指数PI测试功能。
6、具有多种有线、无线通讯接口，方便仪器功能扩展。
7、仪器采用嵌入式Linux操作系统，具有较高的安全性、流畅性、易用性等。
8、仪器采用A7+M4双核架构，即满足测量的实时性，又满足操作的流畅性。
9、工业级7寸大屏显示，清新简约显示风格设计，全触控结合一键飞梭操作，为您创建舒适便捷的人机交互体验。
10、本仪器采用大容量锂电池供电，内置充电器。
二、主要技术指标
1、直阻测试
输出电流 20A、10A、5A、1A、0.1A、≤10mA
测量范围 20 A档 0.5mΩ～ 100mΩ 10 A档 1.0mΩ～ 300mΩ
5A档 10 mΩ～ 1.0 Ω 1A档 200mΩ～ 6.0 Ω
0.1A档 2.0 Ω～ 60 Ω ≤10mA档 30 Ω～ 50 kΩ
准确度：±(读数×0.2% + 2个字)
2、变比测试
测量范围 0.9～10000
准确度： ±(读数×0.1% + 2个字)(小于等于500)
±(读数×0.2% + 2个字)(大于500小于等于3000)
±(读数×0.3% + 2个字)(大于3000)
分辨率：0.9～9.9999(0.0001) 10～99.999(0.001)
100～999.99(0.01) 1000～9999.9(0.1)
10000及以上(1)
3、容量、空负载测试
测量范围：电压 AC 50V～850V 电流 AC 0.5A～100A
容量 30kVA～65000kVA
准确度：电压、电流 ±(读数×0.2% + 2个字)
功率(0.2≤cosφ≤1) ±(读数×1.0% + 2个字）
容量 ±(读数×10 % + 2个字）
4、绝缘电阻测试
输出电压 500V、1000V、2500、5000V可选
短路电流 1mA～5mA可选 电流测试量程 10mA
电流测试精度 ±(读数×5%+0.2nA) 电容测试量程 20μF
电容测试精度 ±(读数×15%+0.03nA)
电容放电速率 从10000V到10V,0.5s/μF
三、使用条件及外形
工作电源：内置锂电池，容量11AH
充电电压：AC220V
使用温度：-10℃～50℃
相对温度：≤90%，不结露
重量/尺寸：12kg/438×318×190mm
