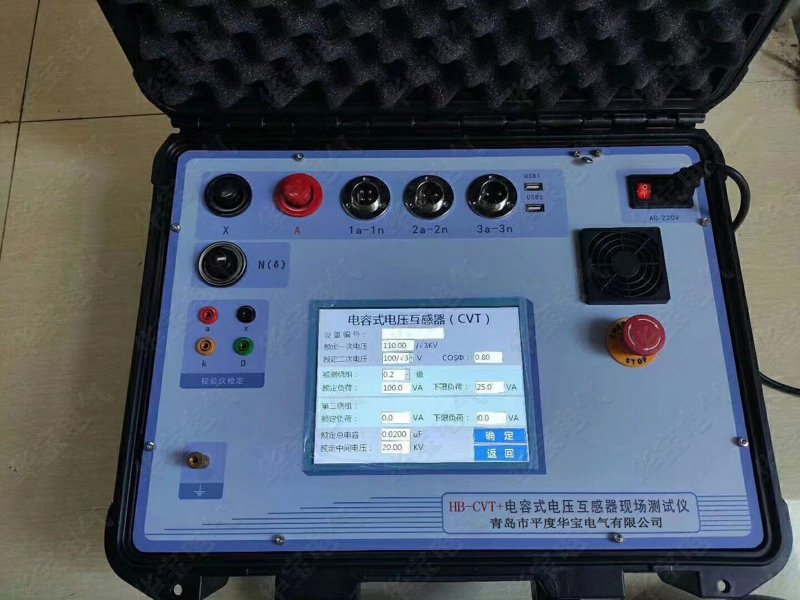

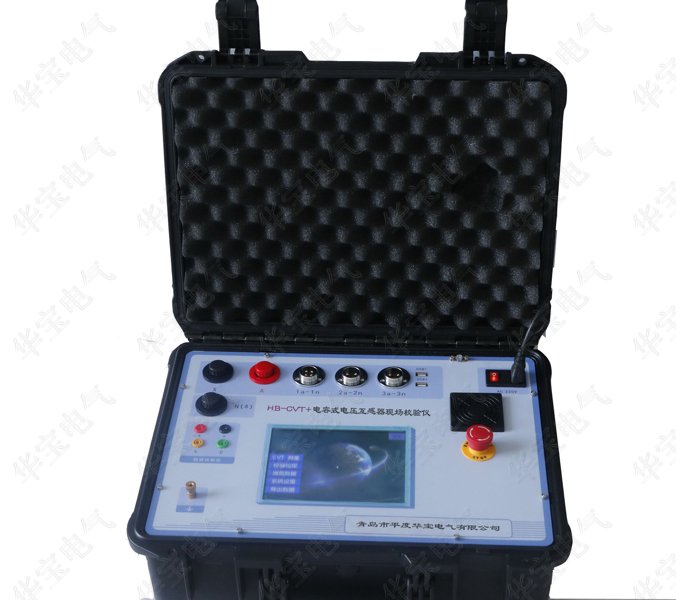

HB-CVT+电容式电压互感器现场测试仪是青岛市平度华宝电气有限公司研制生产具有在低电压情况下测量出高电压工作情况下的实际误差，单台设备即可满足现场电容式电压互感器误差的测量。它突破了传统的变比电桥测量方式，采用了异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。并且仪器采用WINCE系统，人性化彩色触摸屏操作，人机界面直观、方便,是电力部门推荐产品。

HB-CVT+，186+5322+5978，QQ1123+134968

1. 无需升压源、标准互感器、负荷箱，采用了电压互感器负荷曲线外推法原理，单台仪器即可实现现场测试电容式电压互感器（CVT）的20%、50%、80%、100%、120%的满载和轻载负荷下的比差和角差。测试结果完全满足国家互感器检定规程.

2.单台仪器即可完成测量CVT的电容分压比、分压电容、中间PT变比、中间电压、直流电阻等

3．具有极性、变比、接线检查功能。

4. 一次接线完成全部测试，提高工作效率，避免操作失误对人身及仪器的损伤，确保安全。

5. 具有测试速度快、处理信息量多和存储容量大（可存储百万条数据）的特点。内存为16G,可以存储百万组数据。

6. 测试仪采用了变频技术、数字化处理，现场抗干扰能力强。

7. 测试过程最大电压不超过4KV，并采取各种保护措施，确保人身安全及设备安全、可靠。

8. 测试过程操作简单。

9. 仪器采用WINCE系统，人性化彩色触摸屏操作，同时也可使用鼠标操作仪器，人机界面直观、方便。

10. 仪器具备双USB通讯口，可将仪器内部数据导入U盘极大的方便现场数据管理。同时也可使用鼠标操作仪器。

11. 仪器内附接线图，简单、直观，现场使用对照接线即可保证一次性正确完成测试接线，减少准备工作时间。

四、技术参数

1.  环境条件：

温度：（5-40）℃ 相对湿度：<80%（25℃）

海拨高度：<4500m 电源频率：500.5Hz

2.  被测电压互感器类型：电容式电压互感器

3．误差测量准确度：0.05%

4．分压比测量准确度：0.5%

5．分压电容测量准确度：2%

6. 直流电阻测量准确度：0-0.1Ω  3%

                       0.1-50   1%

7. 内部标准电压互感器部分：

a、变比范围：

所有的变比格式都可以测

b、准确度等级：    0.02%

8. 校验仪检定部分：

电压范围：0-100V （百分表误差0.5%）

比差：0.001%-3%  （100V）

               角差：0.00′-50′（100V）

               误差： X=(2%×X+2%×Y2个字)

                      Y=(2%×X+2%×Y2个字)

               导纳：0.1mS-99.9mS

               误差： X=(2%×X+2%×Y2个字)

                      Y=(2%×X+2%×Y2个字)

9．外形尺寸（mm）：496×394×185 mm

10．重量（Kg）:14.0
