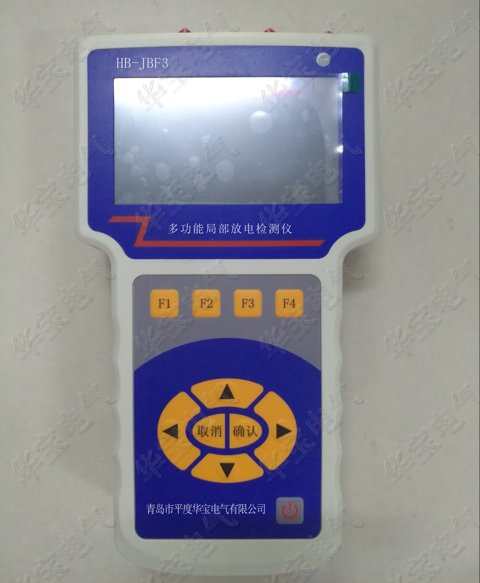

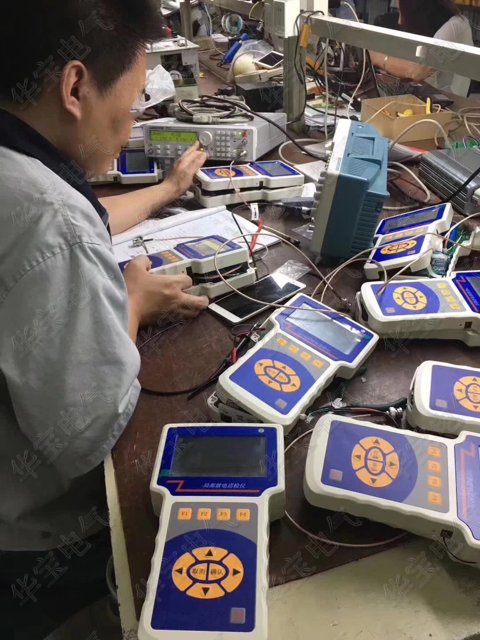

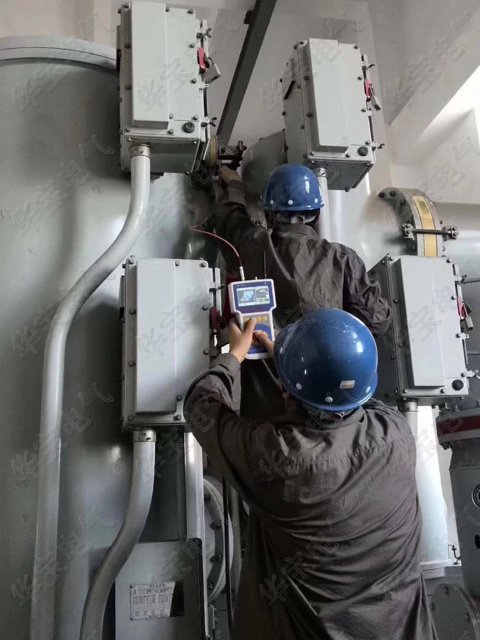

华宝电气研制的HB-JBF系列多功能局部放电巡检仪是一种多功能的手持仪器，其基于地电波、超声波、特高频及高频电流检测方法，测试设备的局部放电情况，可读出局部放电幅度及图谱波形，可以提供二维、三维图谱的存储以及读出功能等，可以较好地评估电气设备局部放电情况。多功能局部放电巡检仪适用于GIS、开关柜、变压器及电力电缆等电气设备的局放检测。设备采用便携式，操作简单，所有的检测对高压设备的运行不产生任何影响。该产品可以对测量信号多周期观察，对放电进行频率识别，并通过多种模式进行分析，能够清楚地判断故障。其测量技术在国内外已达领先水平。

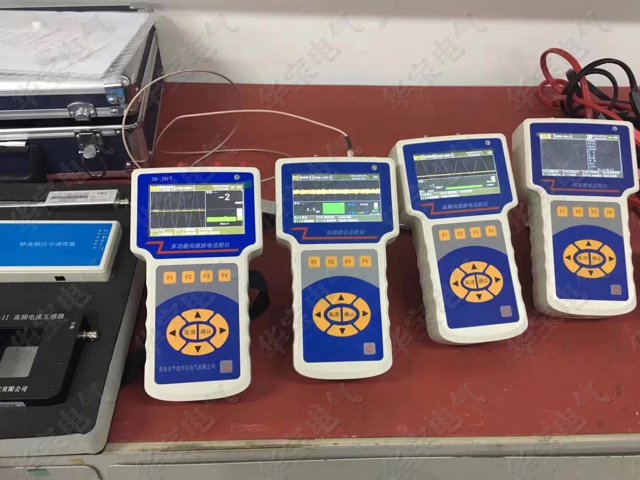

HB-JBF3,手机微信186+5322+5978，QQ1123+134968

1、暂态地电压

当配电设备发生局部放电现象时，带电离子会快速地由带电体向接地的非带电体快速迁移，如配电设备的柜体，并在非带电体上产生电流行波，且以光速向各个方向快速传播。受集肤效应的影响，电流行波往往仅集中在柜体的内表面，而不会直接穿透金属柜体。但是当电流行波遇到不连续的金属断开或绝缘连接处时，电流行波会由金属柜体内表面转移到外表面，并以电磁波形式向自由空间传播，且在金属外表面产生暂态地电压。而该电压可用专用的TEV传感器布置在开关柜外面进行测量。TEV传感器类似传统的RF耦合电容器，其壳体可做绝缘和保护双重功能，传感器内部可感应出高频脉冲电流信号

2、超声波（US）

局部放电发生前，放电点周围的电场力绝缘介质的机械应力和粒子力处于相对平衡状态。局部放电发生时电荷的快速释放或迁移使电场发生改变，打破了平衡状态，引起周围粒子发生震荡性机械运动，从而产生声音或振动信号。超声波法通过在设备腔体外壁上安装超声波传感器来测量局部放电信号。该方法特点是传感器与地理设备的电气回路无任何联系，不受电器方面的干扰，但在现场使用时容易受周围环境噪声或设备机械振动的影响。由于超声信号在电力设备常用绝缘材料中的衰减较大，超声波检测法的检测范围有限，但具有定位准确度高的优点。局部放电产生的声波的频谱很宽，可以从几十Hz 到几MHz，其中频率低于20kHz 的信号能够被人耳听到，而高于这一频率的超声波信号必须用超声波传感器才能接收到。通过测量超声波信号的声压大小，推测放电的强弱。

3、特高频(UHF)

电力设备绝缘体中绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，击穿过程很快，将产生很陡的脉冲电流，其上升时间小于1ns，并激发频率高达数GHz 的电磁波。局部放电检测特高频（UHF）法基本原理是通过UHF 传感器对电力设备中局部放电时产生的超高频电磁波（300MHz ≤ f ≤ 3GHz ）信号进行检测，从而获得局部放电的相关信息，实现局部放电监测。根据现场设备情况的不同，可以采用内置式超高频传感器和外置式超高频传感器。由于现场的电晕干扰主要集中300MHz 频段以下，因此UHF 法能有效地避开现场的电晕等干扰，具有较高的灵敏度和抗干扰能力，可实现局部放电带电检测、定位以及缺陷类型识别等优点。

4、高频电流互感器（HFCT）

高频电流互感器主要用于高压电气设备的局部放电检测，采用脉冲电流原理。由于绝大部分高压电气设备，其高低压侧或接地部分都存在分布电容，高场强区发生放电时，会耦合到接地部分并通过接地线进入大地。HFCT卡在接地线上，检测其局放产生的脉冲电流信号，从而获得被检测设备的局部放电信息。主要用于电缆、变压器、电抗器、GIS、开关柜等中高压设备的局部放电信号检测。利用HFCT 套接电气设备接地线的检测属于非侵入式的检测方法, 被检测设备不需要停运，简单可靠。

5、技术参数

主机参数

可检测通道数 4通道，1个TEV，1个US，1个UHF，1个HFCT

采样精度：12bit  同步方式：内同步，外同步，光同步

①、TEV参数

检测带宽：3M-80MHz  测量范围：0-60dB 测量误差：±1dB 分辨率：1dB

每周期zui大脉冲数：720个 最小脉冲频率：10Hz 输出接口：标准SMA连接主机

②、非接触US参数

中心频率：40kHz 分辨率：0.1uV 精度：±0.1uV 测量范围：0.5uV-1mV

输出接口：标准SMA连接主机

③、接触US参数

频率范围：20kHz-300kHz  输出阻抗：50Ω 检测灵敏度：0.1mV

测量范围：0.1mV-1V 输出接口：标准SMA连接主机

④、UHF参数

检测带宽：300MHz-1.5GHz

输出方式：BNC接口-信号调理单元，无线WiFi连接主机

接收方式：天线接收 传输方式：同轴电缆  检测灵敏度：<-60dBm

⑤、HFCT参数

检测带宽：100K-50MHz  传输阻抗：>5mV/mA(10MHz )  输出阻抗：50Ω

检测灵敏度：5pC 测量范围：-20-80dB 测量误差：±1dB 分辨率：1dB

输出接口：BNC接口-信号调理单元，无线WiFi连接主机

⑥、硬件

显示屏 4.3”TFT真彩色液晶显示屏 分辨率：480×272

操作：薄膜按键 存储：SD卡标配4G卡，zui大支持32G

接口：3.5mm立体声耳机插孔，DC-005低压直流充电器输入口

  充电LED指示灯，RS232调试口，USBD同步口，USB2.0

  网口，SD卡插槽

电源

内部电源：电池供电（16.8V锂电池）

正常工作时间：约7小时，充满时间约3小时

尺寸：长×宽×高：235mm×133mm×48mm

重量：0.85kg

环境

使用环境温度：-20℃至50℃

存储环境温度：-40℃-70℃

湿度：10%-90%（非冷凝）

海拔高度：≤3000m
