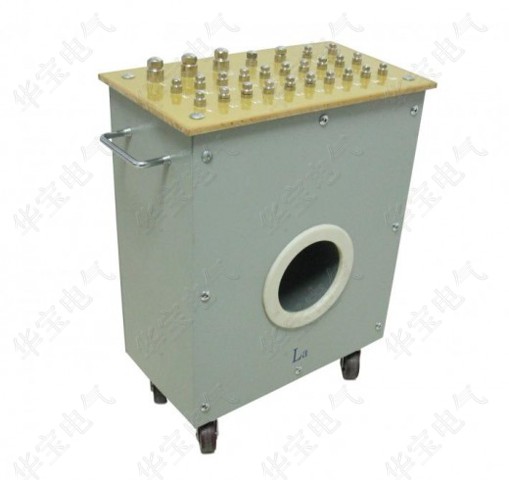

HB-QCT系列标准电流互感器是华宝电气根据行业标准，针对互感器的误差试验用作电流互感器校验标准而研发生产，本系列标准电流互感器铁心采用高导磁率软磁材料卷制成型，高温保护热处理，一二次线圈用高强度聚酯漆包线，并且用吸收率很低绝缘材料绕制，线圈表面罩漆处理，引线端导电杆足够接触面积，确保性能稳定运行安全可靠。

HB-QCT系列标准电流互感器用于校验0.01级以下等级的电流互感器，同时可进行5/5或1/1电流比自校，HL系列标准电流互感器自带脚轮便于现场移动。

它是由一次绕组和二次绕组组成，接线时严格参照接线牌所给出的电流比进行接线。L1与K1分别是一次、二次绕组的极性端，当需要穿心时La为极性端。

广泛适用于研究单位、试验室、生产厂、电流量值传递，精密电流测量，标准互感器。

参考标准：GB/T22071.1-2008,JJG313-2012,JB/T5357-2002

HB-QCT,手机微信186+5322+5978，QQ1123+134968

1、由一次绕组、二次绕组组成。

2、可进行5/5或1/1电流比自校。

3、带脚轮，便于搬运。

4、此系列标准电流互感器性能稳定、精度高

5、本系列标准电流互感器，特殊变比可定制

6、技术指标

①、温度：－5℃～＋40℃

②、湿度：＜80

③、容量：5VA

④、功率因素：COSφ=0.8-1

⑤、允许在额定电流下长期工作,150A以上穿心

⑥、重量: ＜20㎏

⑦、标准电流比：0.1A～10000A/5A、1A

⑧、体积：280mm×60mm×60mm

7、注意事项

①、检定电流互感器时，精密电流互感器与被检电流互感器电流比必须相同。

②、此标准电流互感器严格按照图中所给出的线路接线。

③、检定互感器之前，须先测试负荷箱是否准确。

④、检定过程中，严禁二次绕组开路。

⑤、检定互感器之前需先退磁，建议使用闭路退磁，退磁完毕在切断电源之前，应将二次绕组短接。

⑥、带升流器的标准电流互感器的接线原理图与上述的接线图大致相同，只是升流器的输出绕组与互感器的一次绕线是同一绕组，其余均相同.
