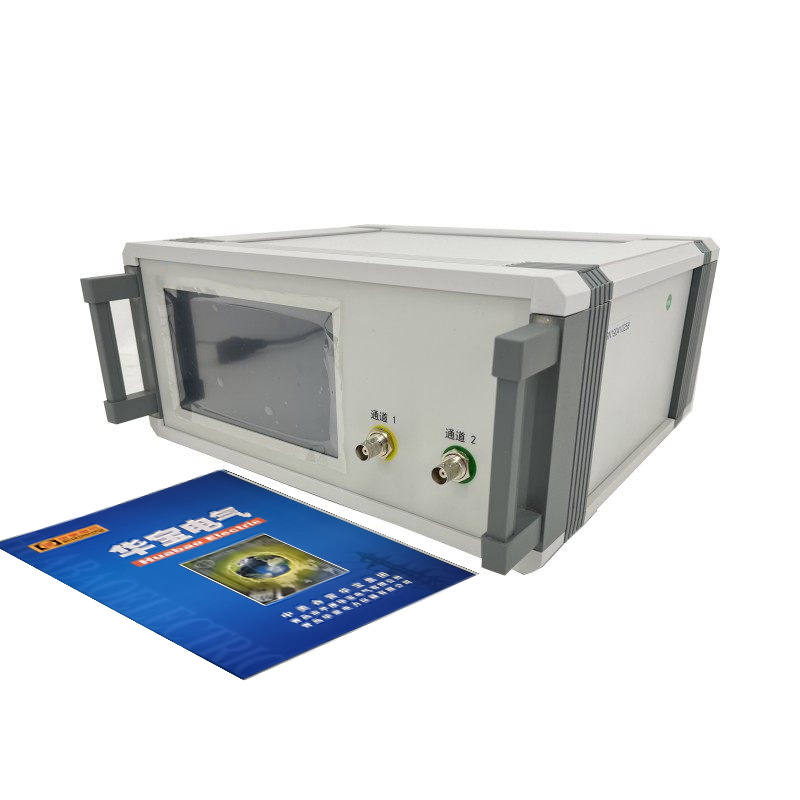

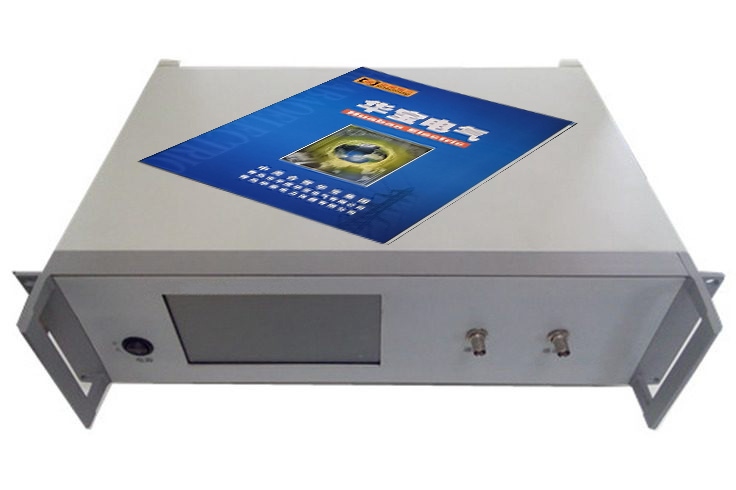

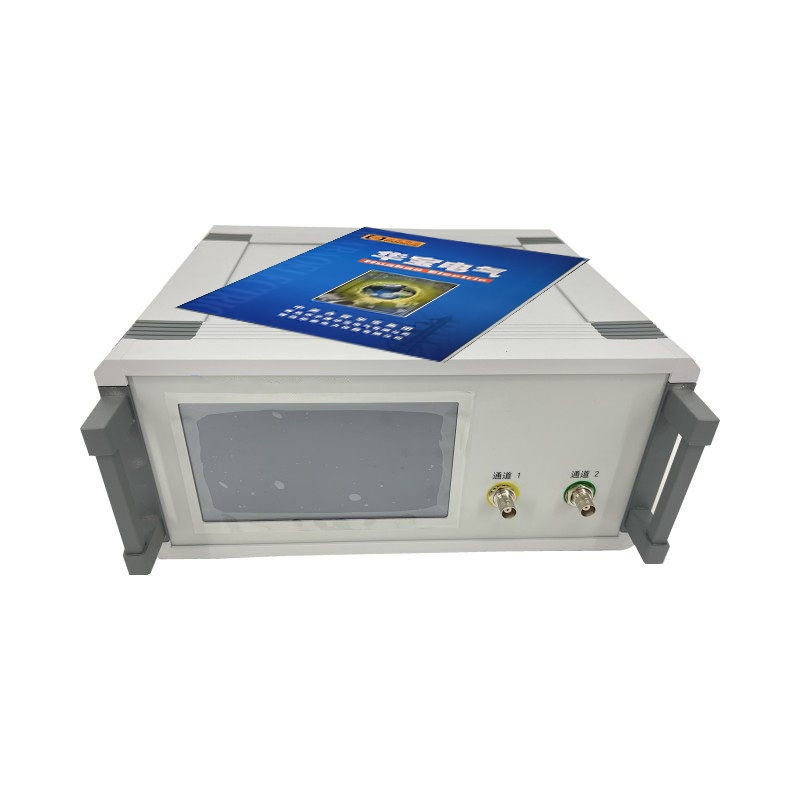

HB-SZD型失真度测量仪是青岛华至宝电气有限公司（青岛市平度华宝电气有限公司）依据国家相关标准研制生产的一台新型全自动数字化的仪器，是根据当前科研、生产、计量检测、教学和国防等用户实现快速精确测量的迫切需要重新设计的。最小失真测量达到0.01%（HB-SZD+最小失真度0.005%），它是一台性能/价格比较高的智能型仪器，是青岛华宝电气HB-SZD系列全数字失真仪家族中的最新成员。

被测信号的电压、失真、频率全部集中在一块LCD液晶屏上自动显示，采用了真有效值检波，电压测量可在输入电压1mV～300V，频率10Hz～300kHz内实现全自动测量；失真度测量可在输入电压100mV～300V，频率10Hz～110kHz内全自动测量，失真测量范围为100%～0.01%。该仪器具有平衡和不平衡输入电压和失真测量的功能。幅度显示单位可为V、mV、dB，失真度显示单位可选择%或dB。该仪器内设400Hz高通、30kHz和80kHz低通滤波器，方便用户使用。

该仪器是一台具有全自动测量信号电压、频率和信号失真等多种功能的新一代智能型仪器，也是当前在信号失真测量领域国内较高水平的一种全数字化、全自动、多功能型的智能化仪器。

  HB-SZD  HB-SZD+ HB-SZD++ 手微：18653225978   QQ：1123134968

一、主要特征

1．具有全自动失真度测试功能，内部自动校准,自动跟踪滤波。

2．可测量的最小失真度≥0.01%

3．设置了 30kHz，80kHz低通滤波器，降低了宽带非谐波（例如噪声）的影响，使测量低频段信号的谐波失真时更精确。

4．提高了测量信号失真时输入信号的电压范围：100mV～300V。

5．具有测试平衡信号或不平衡信号的功能。

6．增设了频率计数功能，被测信号频率可直接由LCD液晶屏精确显示。

7．保留了示波器输出监视插孔，方便使用者观察被测信号的波形，以及小失真信号测量时的整机滤谐状态。

8．陷波网络滤除特性可达90dB～100dB。

9．采用高精度真有效值检波器检波，有效减少检波误差。

二、基本工作特征指标

1．失真度测量

1）频率范围： 不平衡： 10Hz～110kHz

平  衡： 10Hz～100kHz

2）输入信号电压范围： 100mV～300V

3）失真度测量范围：

输入电压300mV～300V：

100Hz～100kHz：100%～0.01%，20Hz～100Hz：100%～0.03%

100kHz～110kHz：100%～0.03%

输入电压100mV～300mV： 20Hz～110kHz：100%～0.05%

4）准确度：a. 300Hz～5kHz   ± 0.7dB *

  b. 10Hz～110kHz   ± 1.1dB **

d. 失真在0.03%及以下输入信号在100-300mV:±2dB

5）残余失真和噪声（ >1Vrms输入时）：

  a. 300Hz～5kHz ≤0.01%   *

  b. 20Hz～20kHz ≤0.02%   **

           c. 10Hz～110kHz≤0.03%   *

   * 当基波频率大于400Hz,在失真度小于0.1%时,接入400Hz高通和30kHz低通;小于或者等于400Hz时,接入30kHz低通

   **当基波频率大于10kHz,在失真度小于0.1%时,接入80kHz低通; 在失真度小于0.01%时, 接入400Hz高通和80kHz低通; 当基波频率小于或者等于10kHz时,接入30kHz低通

6）%显示分辨率： 10%～100%： 0.1%

1%～9.99%： 0.01%

0.1%～0.999%： 0.001%

                  0.1%以下:0.001%

7）dB显示分辨率：0.01dB

2．AC电压测量：

1）电压测量范围： 1mV～300V

2）频率范围： 不平衡： 10Hz～300kHz

平  衡： 20Hz～40kHz

3）以1kHz为基准的频响：

不平衡： 20Hz～20kHz ≤±0.5dB

10Hz～100kHz ≤±1dB

100kHz～300kHz ≤±1.5dB

平 衡：  20Hz～30kHz ≤± 1dB

30kHz～40kHz ≤± 1.5dB

4）电压表准确度：(以1kHz为基准)±3%，固有噪声≤50μV

5）电压表有效值波形误差：≤3%（输入信号波峰因数≤3时）

6）显示分辨率： 100V以上： 100mV    10V以上： 10mV

1V以上： 1mV 100mV以上： 0.1mV

10mV以上： 0.01mV 1mV以上： 0.001mV

3．频率测量：

1）电压测量时频率范围： 10Hz～300kHz，输入信号≥10mV

2）失真测量时频率范围： 10Hz～110kHz，输入信号≥100mV

3）准确度：0.1%±2个字

4.本仪器定义0dB=1Vrms(测量功率时0dBm=0.7745V,即1mW在600Ω上的功率，所以只需在当前dB读数上加2.22即为dBm值)，dB显示分辨率：0.01dB。

5．输入阻抗：100kΩ//100pF（平衡、不平衡）

6．电源电压：220V ± 10%，50Hz± 2Hz

7．功率消耗：约20VA

8．仪器的工作环境条件为Ⅱ组

9．体积：350(W)mm X 120(H)mm X 340(D)mm

10．重量：约5kg

三、选型

HB-SZD+采用更大屏幕，最高档采用7寸触摸屏，最小失真测量达到0.005%，频率范围更广150KHz的高档仪器。实惠、性价比采用HB-SZD型,追求高档、精度高、范围广选择HB-SZD+型，7寸触摸屏的可选择HB-SZD++型。

四、HB-SZD++

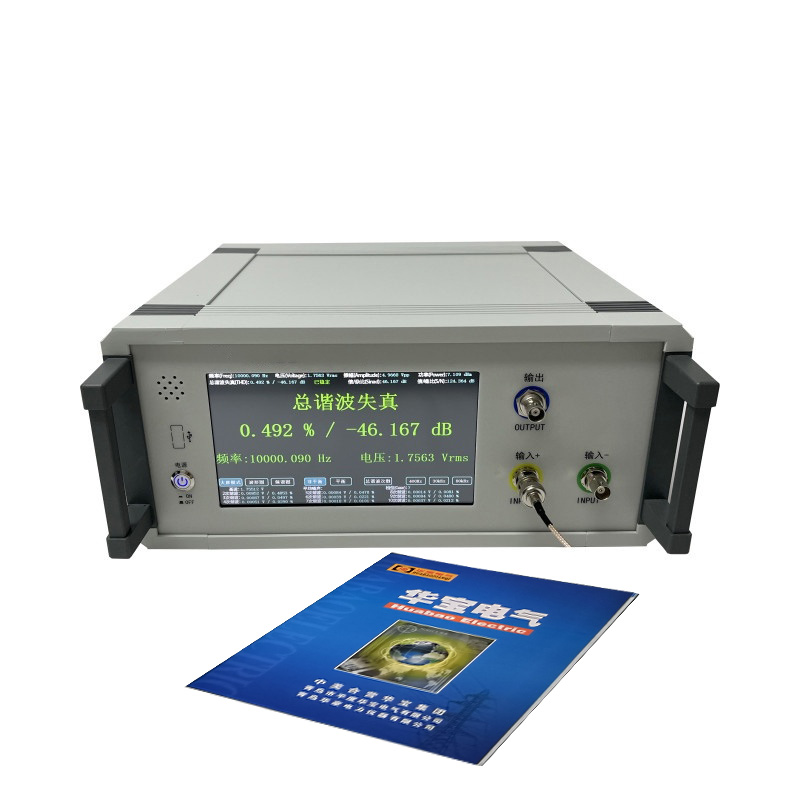

HB-SZD++型低失真度测量仪是一款是由青岛华至宝电气有限公司精心设计、自行研发生产的一款全自动多功能失真度测量仪，采用7寸大触摸屏设计，使用自动基波剔除和高精度真有效值检波技术，最小失真测量达到0.005%，失真测量频率达到了150kHz，具有同时测量失真、电压和频率等功能，并可测试平衡或不平衡信号，广泛应用于科研院所、计量单位和工业生产等领域。

1、产品功能

1) 全自动失真度测量功能；

2) 可测量的最小失真度达0.005%；

3) 自动测量信/杂比（SINAD）和信/噪比（S/N）；

4) 具有测量平衡信号或不平衡信号的功能；

5) 设有外接示波器端子，可测试被测信号的波形。

2、产品特点

1) 精度高、高性价比；

2) 功能齐全、性能可靠；

3) 测量范围宽，灵敏度高；

4) 7寸大触摸屏设计，操作方便。

主要参数：

1）失真度测量

失真度范围：0.005%～100% 残余失真度：≤0.03% 电压范围：100mV～300

频率测量：不平衡10Hz-150KHz  平衡10Hz-100KHz

2）电压测量

电压范围：3mV～300

频率范围：不平衡10Hz-750KHz  平衡10Hz-300KHz

3）频率测量

测量范围：10Hz～750kHz

准确度：0.1%±2个字

4）输入阻抗

不平衡：100pf 平衡：100kΩ

5）数据通讯

物理接口：USB和RJ45和DB9

数据内容：输出测量结果和远程控制
