低压漏电定位仪 工业用电漏电检测仪 照明电漏电点查找装置 漏电故障分析仪 漏电保护故障点测试仪 台区漏电测量仪 分支漏电检测仪HB-DYL 华宝电气
|
产品简介
----------------------------------------------------------------------
低压漏电定位仪 工业用电漏电检测仪 照明电漏电点查找装置 漏电故障分析仪 漏电保护故障点测试仪 台区漏电测量仪 分支漏电检测仪 400V农配网漏电分析仪 低压配网漏电定位装置 低压配网接地故障查找仪
0.4KV农配网线路分支多，线路乱，故障率较高。漏电故障会造成中性点电压位移，零线带电;电压异常导致电器设备不能正常使用，还可能发生触电伤亡事故。漏电造成台区线损大幅增加，给供电企业造成经济损失。
青岛华至宝电气有限公司（青岛市平度华宝电气有限公司）依据国家相关标准研制生产的HB-DYL低压漏电定位仪用于用电漏电故障的快速分析及定位，仪器采用单片机智能控制、大屏幕触摸屏显示操作、双从机及钳形传感器多单元协同分析检测，直接快捷，操作简单、定位精确，大大提高了工作效率、省缺了繁杂的查找时间，从而很好的解决了上述低压配网出现的漏电故障不容易定位的难题，是电力工作人员的得力助手。
HB-DYL 手微：18653225978 QQ：1123134968
一、技术原理：
主机低压台区变压器运行状态下，利用耦合钳卡在变压器低压侧中性点接地线处，耦合注入特征电流信号。若有接地或漏电故障，故障电流经变压器接地线-变压器-线路-故障点-大地-变压器接地线，形成故障电流环流。利用从机1、从机2，探测到故障点前后特征电流大小明显变化，从而实现漏电故障定位功能。
二、技术优势：
1、使用方便：不停电查找故障，不影响用户用电。
2、不会带来干扰：注入特征信号小于5V，不会给电网带来干扰。
3、安全可靠：全程不接触带电体，主机耦合钳注入，从机全程不用登杆，不用接触带电体，采用空间感应技术定位故障，使用安全可靠。
4、定位快速：现场准备工作少，不登用杆，不用停电，两个从机可以同时查找，快速定位故障。
5、人机接口友好：声音、指示等，手机APP查看等，简单易用。

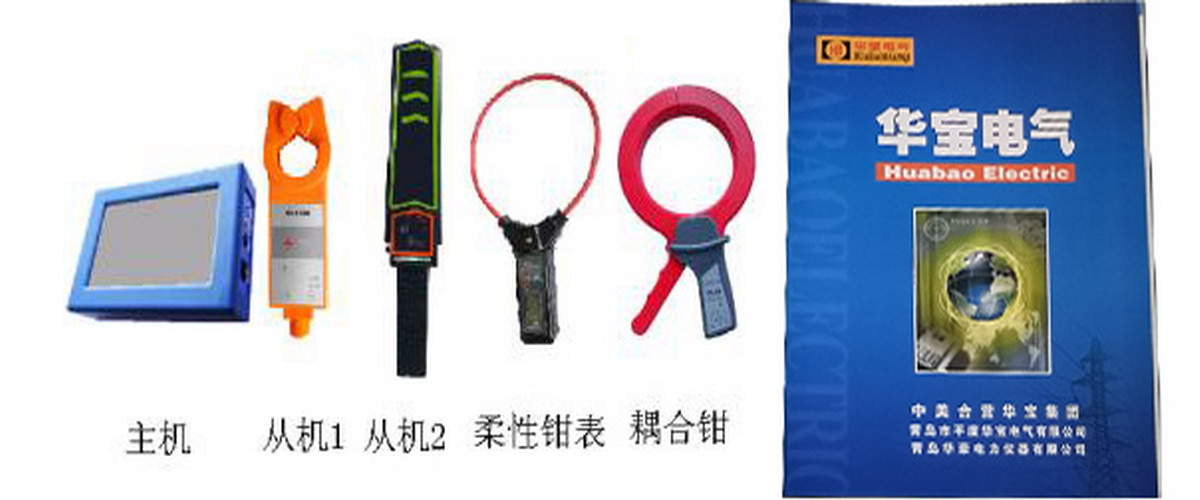

三、仪器构成：

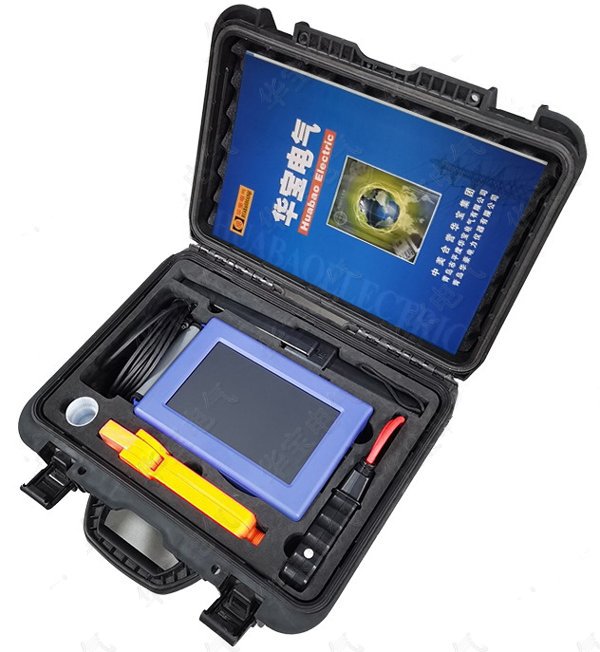

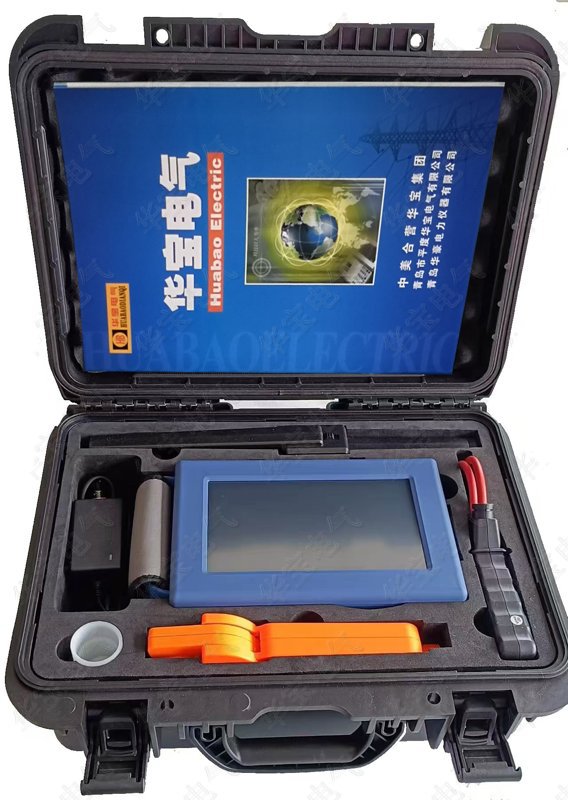

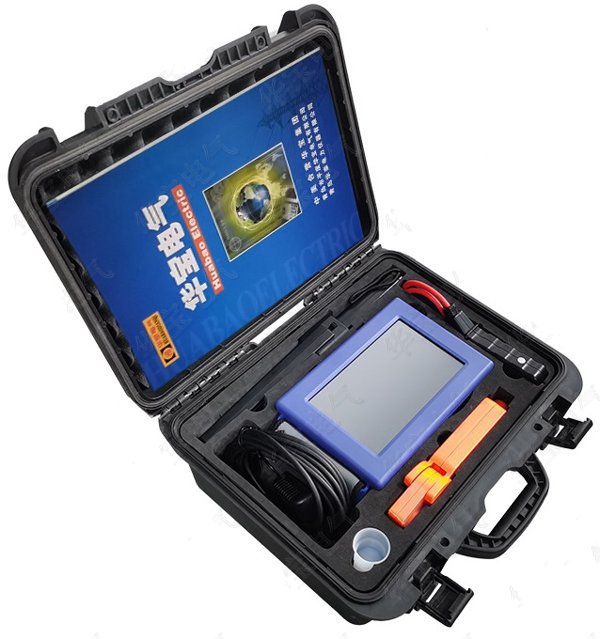

低压漏电定位仪包括：低压漏电定位仪主机、低压漏电定位仪从机（2个）、柔性钳流表以及配件组成。
四、适用范围：
低压漏电定位仪应用在低压台区架空线和用电户家中，适用于因漏电而引发漏保跳闸的漏电故障查找。作为漏电故障查找助手，辅助工作人员查找漏电故障点位置。节省查找时间，提高工作效率。
五、参数表
1、主 机
显示 10.1寸/800*480
充电输入 12.6V/2A
主机功率 5.5W
信号幅值 ≤5V
体积 260mm*170mm*60mm
电池 锂电池/电池容量9600mAh
2、从机1(钳表型感应分机)
续航时间 3小时
电源供电 AAA / 7号电池4节干电池
通信方式 蓝牙2.4G
体积 255*83*40mm
重量 0.6Kg
3、从机2 (手持分机)
通信方式 蓝牙2.4G
续航时间 3小时
电池 6F22/ 9V
体积 408mm*79mm*42mm
重量 0.5Kg
4、耦合钳
湿度范围：相对湿度小于80%
钳表孔径：直径Φ123mm；
体积：290mm*175mm*30mm
重量：1kg
5、柔性电流钳表
仪表尺寸：宽高厚190mm×370mm×40mm
LCD尺寸：35mm×21.5mm；显示域：32mm×15mm
电池：6F22 /9V
线圈长度：长度628mm
线圈内径：内径φ200mm
线路电压：AC600V以下线路测试
被测电流频率：50Hz/60Hz(自动识别)
量 程：AC 0.00A～9999A
分 辨 率：AC 10mA
精 度：±2%rdg±3dgt(导线处于柔性线圈中心位置，23℃±2℃)
